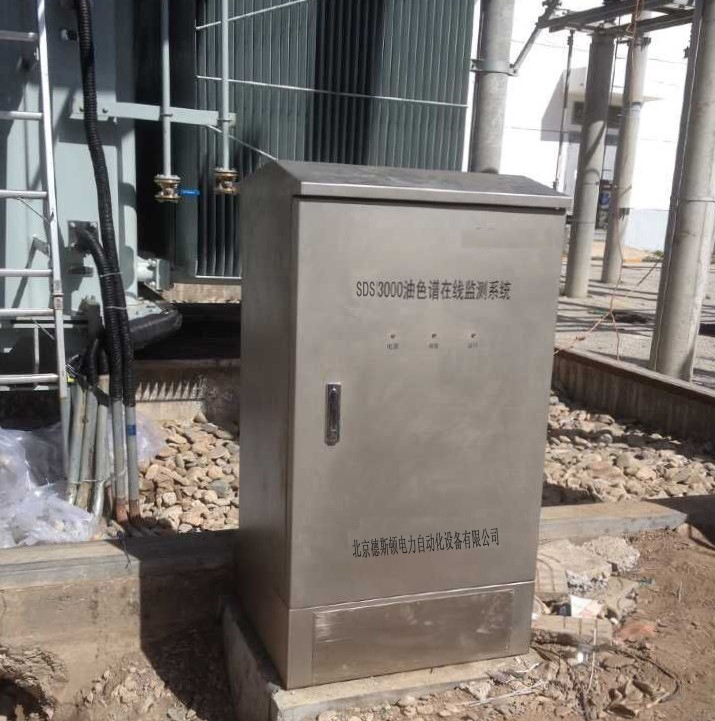

DSD3000变压器油色谱在线监测系统
变压器油色谱在线监测系统由油气分离单元、气体检测单元、数据采集和控制数据处理单元以及辅助单元组成，系统能按确定的周期在线检测出变压器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全组分气体及微水的含量。
DSD3000变压器油色谱在线监测系统
变压器油色谱在线监测系统由油气分离单元、气体检测单元、数据采集和控制数据处理单元以及辅助单元组成，系统能按确定的周期在线检测出变压器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全组分气体及微水的含量。
变压器油色谱在线监测系统由油气分离单元、气体检测单元、数据采集和控制数据处理单元以及辅助单元组成，系统能按确定的周期在线检测出变压器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全组分气体及微水的含量。
（1）油气分离技术：动态负压顶空脱气，油气分离迅速、脱气充分，具有本质安全特性；
（2）检测器：纳米晶半导体气敏传感器，灵敏度高、响应速度快、确保数据稳定准确；
（3）加热方式：独特的加热方式，确保基线快速平稳不漂移；
（4）载气：自制载气，打造免维护型产品；
（5）信号处理：智能谱峰识别技术，确保乙炔等痕量气体组份的可靠识别；
（6）基线处理：小波基线自动跟踪技术，确保定量准确；
（7）环境适应性：双重恒温控制技术，满足室外环境条件下使用，确保数据稳定；
（8）通信规约：RS-485， IEC61850标准规约多种可选；
（9）外观：外壳表面独特的防腐和全方位的防水工艺，提高壳体的防腐和密封性能；
（10）气密性：严谨的气密性连接，确保产品长期运行不漏气、漏油；
（11）进油管、回油管加附伴热带，确保零下45℃正常工作，进油口加装滤油装置，确保设备长期无故障运行。
(12) 设备配备工业空调，能够在-45℃-70℃下正常工作。
（1）设备基本参数
分 类 | 参 数 | 装置 |
电 源 特 性 | 交流：V | 220 |
频率:Hz | 50±1 | |
环境参数 | 装置 | |
工作温度 | -45～70oC | |
工作环境湿度 | 5-95% 无冷凝 | |
抗震能力 | 8级 | |
分析周期 | 50分钟完成一次监测全过程，可连续进行监测 | |
载气 | 高纯空气 | |
电气安全 | 介电强度 V | 100,500,1000,1500（1min） |
绝缘电阻 MΩ | 交流回路外部端子对地≥10；不接地直流回路(不包括传感器)对地≥1 | |
（2）系统监测参数
序号 | 气体 | 最小监测气体浓度 | 监测范围 | 监测精度 | 同一油样重复精度 |
1 | H2 | 1uL/L | 1-5000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
2 | CO | 1uL/L | 1-5000uL/L | ±10％ | 小于±5％ |
3 | CH4 | 0.5uL/L | 0.5-4000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
4 | C2H6 | 0.5uL/L | 0.5-3000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
5 | C2H4 | 0.5uL/L | 0.5-4000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
6 | C2H2 | 0.1uL/L | 0.1-2000uL/L | ±10％或1uL/L取大者 | 小于±5％ |
7 | CO2 | 10uL/L | 10-5000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
8 | 微水（可选） | 1uL/L | 1-100uL/L | ±10％或2uL/L取大者 | 小于±5％ |
9 | 水活性（可选） | 0.01 | 0-1aw | ±0.02 | 小于±5％ |
10 | 油温（可选） | \ | －40～180℃ | ±0.01℃ | 小于±5％ |
11 | 总烃（可选） | 0.1uL/L | 0.1-8000uL/L | ±5％或2uL/L取大者 | 小于±5％ |
