DSD5000变压器局部放电在线监测系统
超高频传感器、数据处理单元(局放IED)、高性能工业控制计算机、高频电缆、机械附件以及专业分析软件等。
DSD5000变压器局部放电在线监测系统
超高频传感器、数据处理单元(局放IED)、高性能工业控制计算机、高频电缆、机械附件以及专业分析软件等。
超高频传感器、数据处理单元(局放IED)、高性能工业控制计算机、高频电缆、机械附件以及专业分析软件等。
灵敏度高
抗干扰能力强
定位准确
强大的专家谱图库
安装灵活,无需停电
多种接口,兼容性强
性能可靠,运行稳定

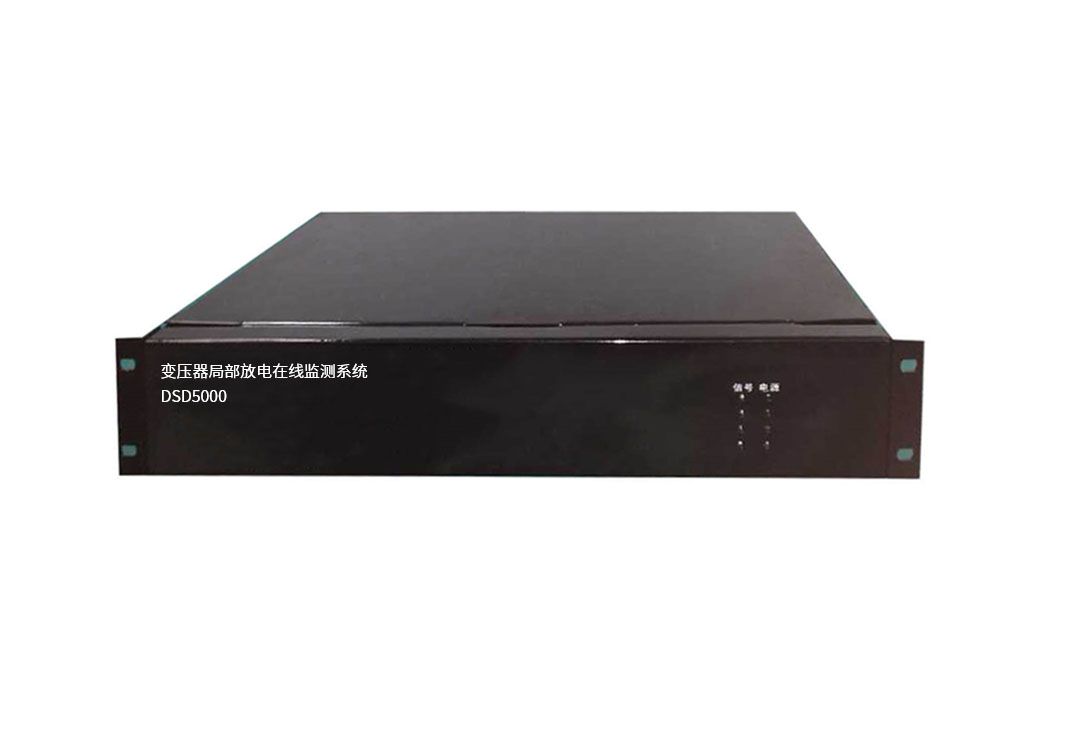

数据处现单元(局放IED)
序号 | 参 数 | 范 围 | |
1 | 频率范围 | 300MHz~2000MHz | |
2 | 灵敏度 | 10pC | |
3 | 放大器增益 | ≥50dB | |
4 | 动态范围 | -90~10dBm | |
5 | 测量范围 | 0.5pC~10000pC |

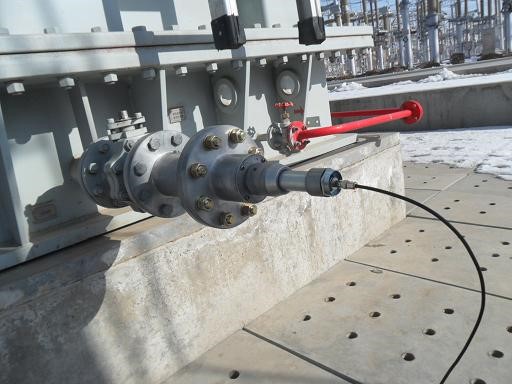

超高频(UHF)传感器
序号 | 参 数 | 范 围 |
1 | 频率范围 | 300~2000MHz |
2 | 传感器感应度 | 10pC |
3 | 阻抗匹配 | 50[Ω] |
4 | 安装方式 | 内装型;外装型 |
5 | 输出接头 | N型 |
噪音传感器
采集处界干扰信号,增加系统对局放信号识别的可靠性
序号 | 参 数 | 范 围 |
1 | 频率范围 | 300~3000MHz |
2 | 传感器感应度 | 50pC |
3 | 阻抗匹配 | 50[Ω] |
4 | 安装方式 | 强磁吸附 |
